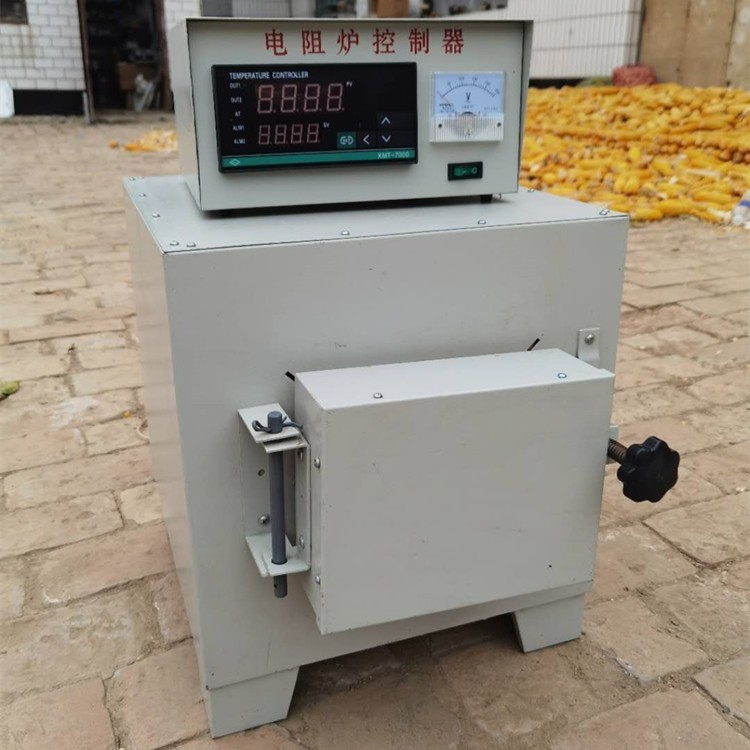

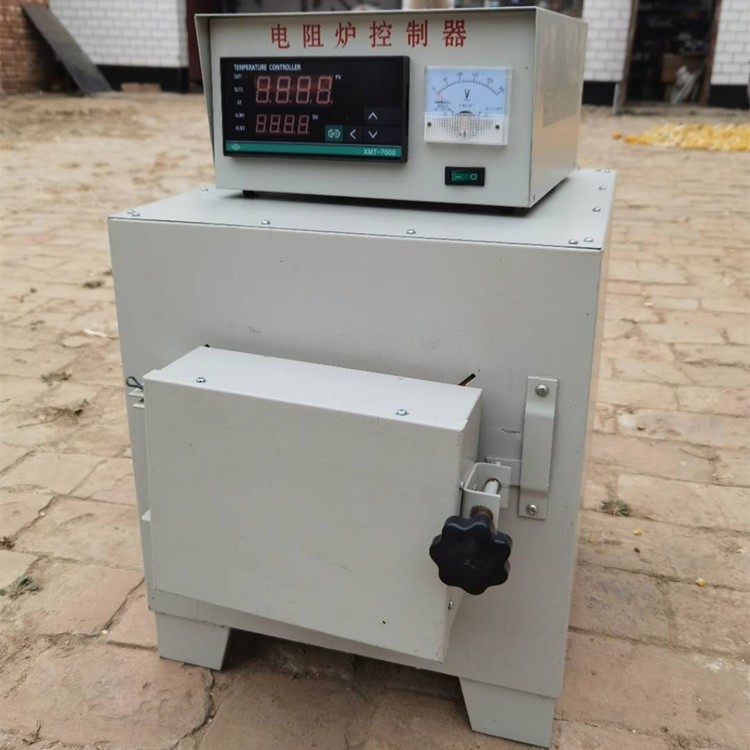

箱式电阻炉维修及保养

1控制器应放在干子通风良好,无腐蚀性气体的地方,工作环境温度为-10-50℃,相对湿度不大于 85%

2为保证测量准确,每年应用直流电位差计校对 XMT 型温度控制仪的测温表,以免引起较大误差

3 定期检查各部分接线是否有松动,各线头接触是否良好,出现故障应及时修复。

4出现4个H,与数字交替闪烁,就是热电偶接触不良,需要重新接线。

5用户能遵守以上操作规程,确因产品质量不能正常工作时,一年内免费修理更换零配件直至更换产品。但未经生产查明质量原则,用户不的自行拆装否则由用户负责各项维修费。

安装与使用

1电炉不需特殊安装,只需平放在室内地面或台架上。控制器应放在工作台上工作台面的倾斜度不得超过 5 度。控制器离电炉最小距离不得少于 0.5 米,控制器不宜放在电炉上面,以免影响控制器正常工作。

2与控制器及电炉相连的电源线,开关及熔断器的负载能力应稍大于电炉的额定功率。

3接线时,拧开控制器后面接线柱,上好线鼻即可。输入应接比电炉稍大些空开,确保安倍数够用。输出线接电炉即可,拧紧。热电偶线一定要接实,红色为正极,黑色为负极。

4 检查接线无误后即可通电,首先合上电源开关,3秒后正常显示,出厂设定温度为168度,接通电源后电压表显示220伏,说明正在加热。温度随炉内温度升高而徐徐上升,说明工作正常。

设定键(SET)1,温度设定:按SET键,使SV显示处于闪烁状态,通过按《键找到所需设定温度的位数,个位,十位,百位。在按加或减键,设定到所需温度值,设定完毕后,再按一次SET键,使仪表回到SV\PV正常显示状态。当温度上升至设定的所需要温度时,红灯亮,绿灯灭,电炉自动断电,停止升温.稍后,当炉内温度稍微下降,绿灯亮,红灯灭,电炉又自动通电。周而复始,达到自动控制炉内温度的目的。

5 为了检查断偶保护装置是否正常工作,其方法是:松开热电偶一端,此时测温指示迅速上升到 点亦自动切断加热电源,则断偶装置良好,重新接好的热电偶后,可正常工作。

6烘炉,当电炉 次使用或长期停用后再次使用时,必须进行烘炉.其过程如下

当室温升到 200℃   30分钟(打开炉门让水蒸气散发)

当 200℃到 600℃   30分钟(关闭炉门)

当 600℃到 800℃   30分钟(关闭炉门)

SX21200℃箱式
